6. Post processor

Easy DNC

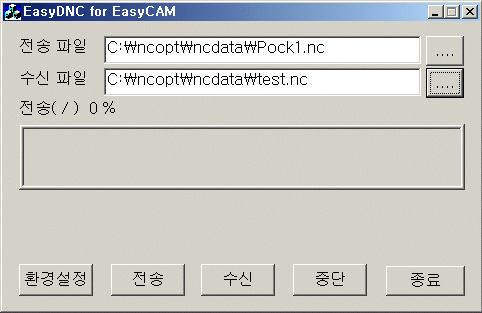

EasyDNC는 EasyCAM사용자를 위한 제품으로 “MFC”나 “Opti-DNC”처럼
다양한 기능을 제외하고 CNC와 PC간에 송수신기능만을 갖고있다.

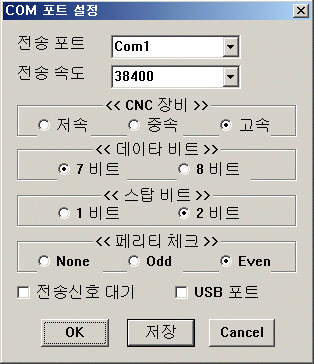

1. 환경설정

1) 전송속도 : 1초에 전송이 가능한 비트수(bps)

2) CNC장비 : CNC의 가공 또는 데이타 수신 능력에 따라 설정하며 전송하는 도중에
에라가 발생하면 저속이나 중속을 선택한다.

3) Data Bit : ASCⅡ 문자를 전송하는 경우는 7비트, Binary File을 전송하는 경우는 8비트

4) Stop Bit : 데이터 끝을 알리는 기능

    5)   Parity Check : 통신중에 외적인 요인에 의하여 정확한 데이터를 전달하지 못할수가 있다.
                             이렇게 잘못 전달 되는 것을 발견하기 위하여 패리티 비트를 참가하여 전송한다.
                        (1) None : 패리티비트 무시
                        (2) Even : 전체 8비트에서 1의 갯수가 짝수가 되도록 설정
                        (3) Odd : 전체 8비트에서 1의 갯수가 홀수가 되도록 설정

6) 전송신호 대기 : 체크되어 있으면 CNC에서 “INPUT”이나 “CYCLE START” 누를때 전송하고
체크되어 있지 않을 때는 바로 전송을 시작한다.

7) USB 포트 : “전송신호 대기”가 되지 않는 COM(시리얼)포트를 사용할 때 선택한다.

8) 저장 : COM 포트의 설정을 저장하여 EasyDNC를 다시 시작할 때 기본값으로 적용되게 한다.

2. Ncdata 전송

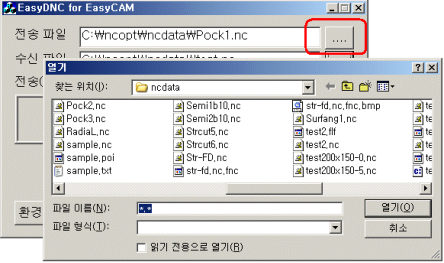

1) “전송 파일” 입력란에 공구경로를 입력하거나 우측 버튼을 선택하여 전송하고자 하는 ncdata를 입력한다.

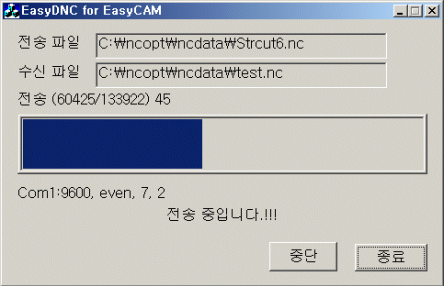

2) 전송 버튼을 선택하여 전송을 시작한다.

3) 전송 중단 : 전송이 완료되기 전에 중단하고자 할 경우 “중단” 버튼을 선택하고 “예”를 선택한다.

3. Ncdata 수신

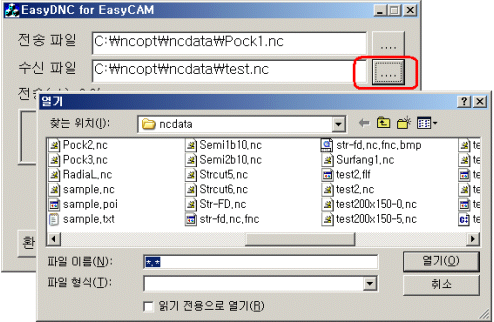

1) “수신 파일” 입력란에 공구경로를 입력하거나 우측 버튼을 선택하여 수신하고자 하는 ncdata를 입력한다.

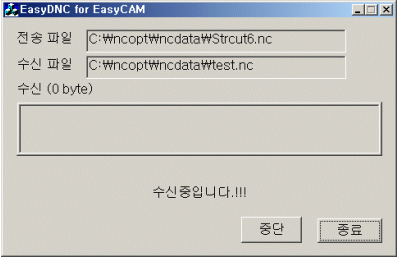

2) 수신 버튼을 선택하여 수신을 시작한다

3) 수신 중단 : 수신이 완료되기 전에 중단하고자 할 경우 “중단” 버튼을 선택하고 “예”를 선택한다.
