RS-232C 미니 테스터기 사용법



1.     CNC 또는 PC를 종료한다.

2.     CNC의 시리얼(RS-232C) 포트에 미니 테스터기를 끼고 뒤어 시리얼 케이블을 연결한다.

3.     CNC 또는 PC의 전원을 ON 한다.

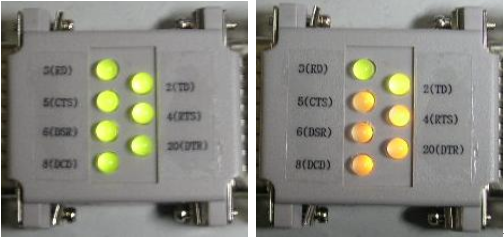

4.     미니 테스터기의 모든 LED가 노란색으로 변하면 정상이다.

5.     CNC와 DNC간 전송준비 이거나 전송중일 경우는 2,3번을 제외한 모든 LED가 적색 또는 주황색으로 변경된다.

6.     CNC 또는 DNC에서 한쪽만 전송 또는 전송대기 상태일 때 시리얼케이블의 결선 방법에 따라 LED 상태가 다르다.

7.     CNC에서 OUTPUT, PUNCH로 전송중일 때에는 2번 LED에서 노란색과 주황색으로 동시에 발광된다.

8.     DNC에서 전송 또는 강제전송으로 전송중 때에는 3번 LED에서 노란색과 주황색으로 동시에 발광된다.

     LED가 노란색으로만 발광되면 DNC에선 시리얼포트 선택이 잘못되어 있거나 시리얼포트에 이상이 있는 경우이다.
